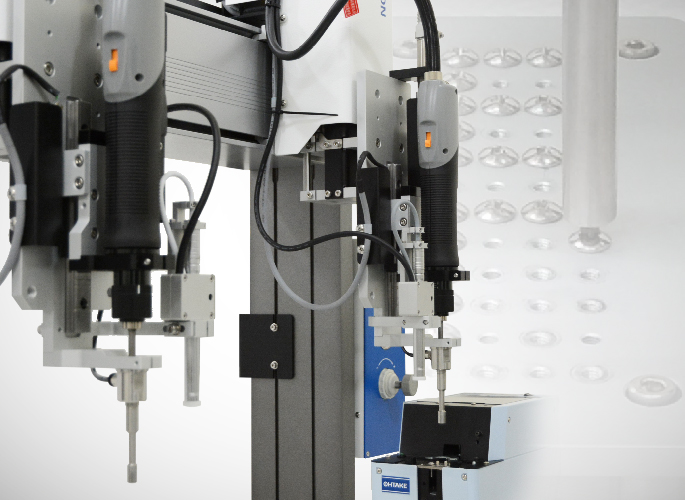

● SF25L視覺自動鎖付螺絲機

智能檢測功能,可檢測漏鎖、浮鎖、滑牙等,支援工件不同高度的鎖付。

  • 具有智能檢測功能,可檢測漏鎖、浮鎖、滑牙等,並支援工件不同高度的鎖固。
  • 可選配高階伺服起子,可擁有即時扭力回饋及不同扭力調整變化。
  • 自動鎖螺絲機具備高剛性機身基座,保持極佳的精密性及耐用度。
  • 移動速度快,光學尺回饋座標位置。
  • 電動起子扭力到達檢知及警示功能。
  • 可根據客戶螺絲鎖付需求進行程式優化。
視覺自動鎖固螺絲機
欲觀看更多實例,請點此處 實際應用範例

操作流程

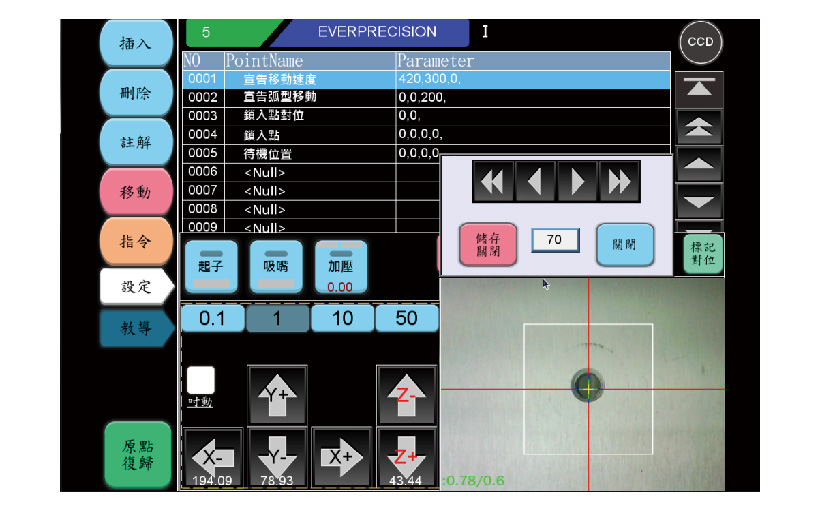

視覺對位

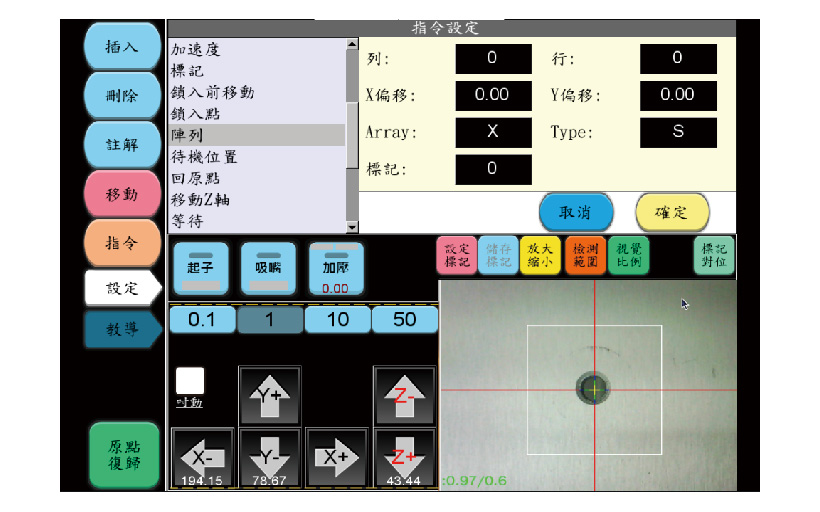

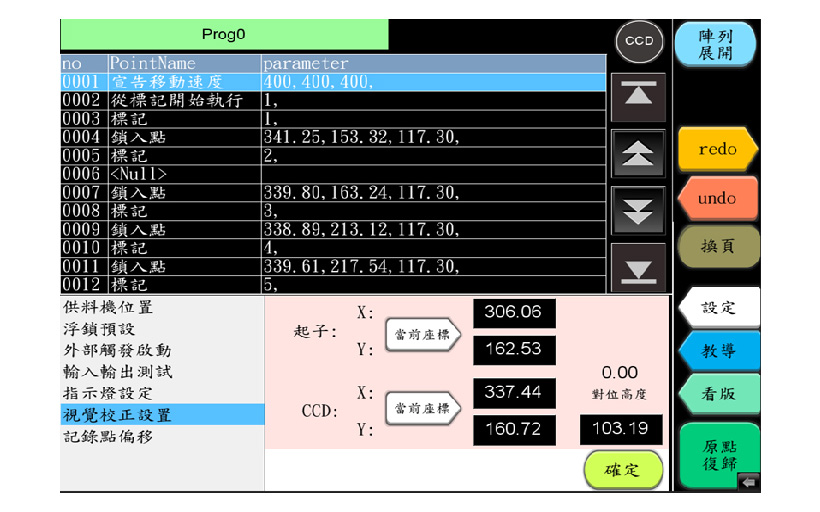

設定參數

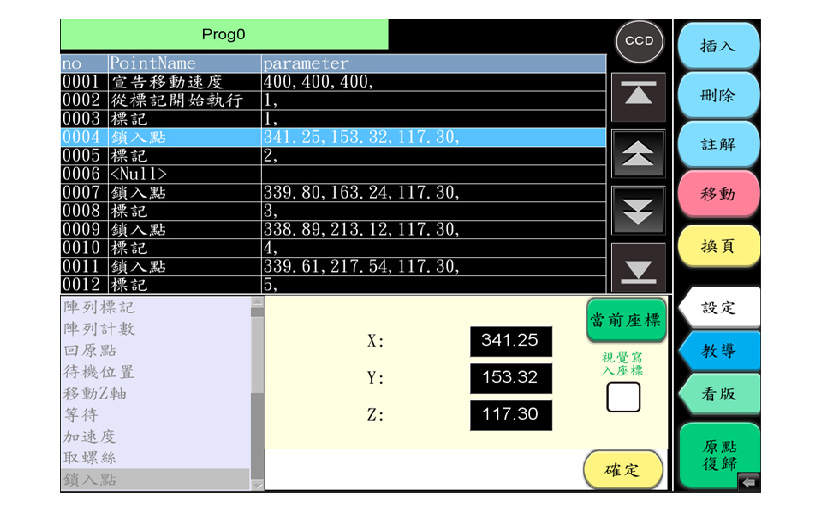

編輯程式

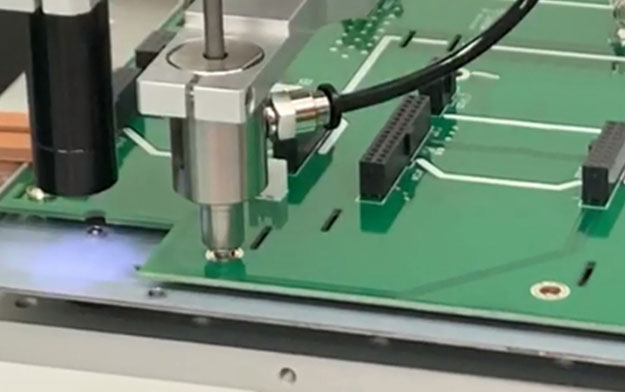

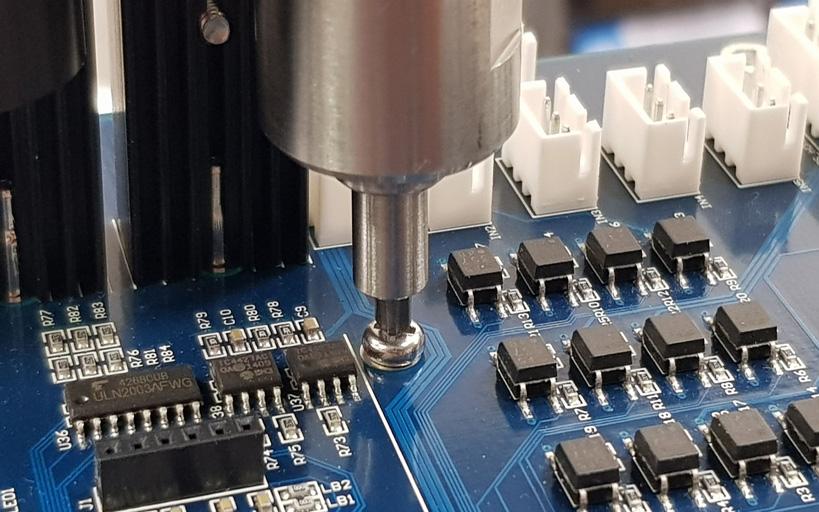

自動鎖付

配件介紹

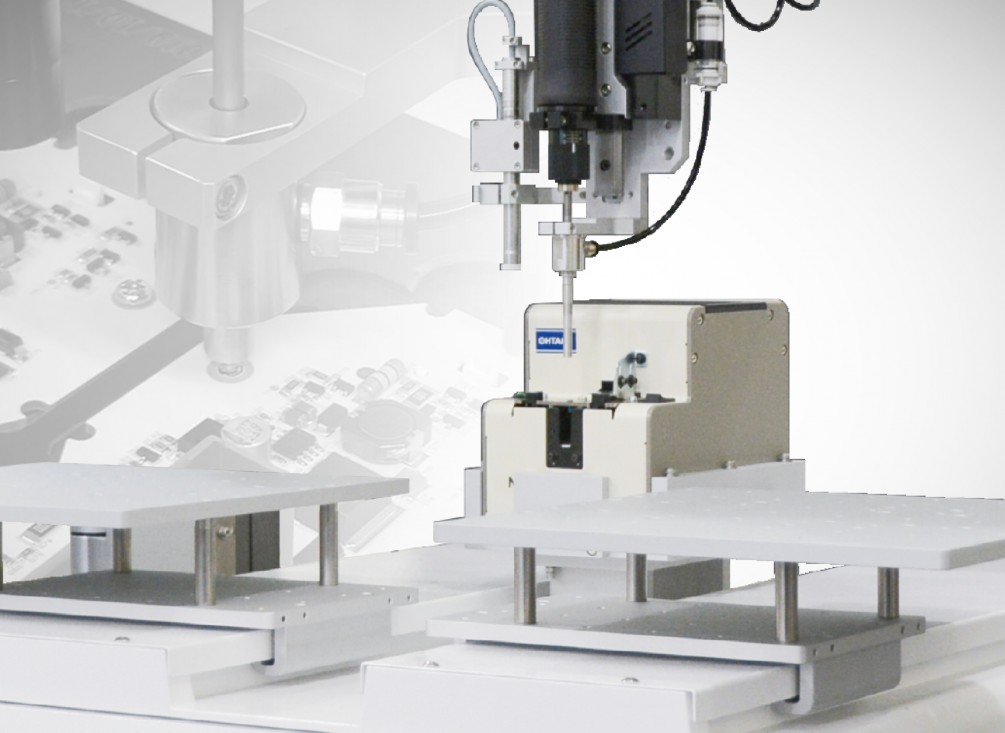

螺絲供料機

Z軸200 mm(選配)

視覺CCD系統

專屬視覺軟體,工件鎖孔自動對位,提高生產效率

有效加工範圍(X/Y) 480 / 500 mm
重複精度 +/- 0.01 mm/ Axis
資料記錄能力 至少1000組、每組9999 points
電動起子 無碳刷直流電壓
教導介面 觸控螢幕人機介面
螺絲規格(直徑) 1.0~3.0mm
吸嘴規格(最大直徑) <9mm (特殊規格請來電洽詢)
工作氣壓 5~7 kg/cm² 乾燥氣源
工作環境溼度 20-90% no condensation
機台尺寸WxDxH 740 x 752 x 868 mm
機台移動行程(X/Y/Z) 500 / 500 / 100 (200 選配) mm
移動速度 1000 / 350 mm/sec
資料儲存方式 USB/SD card
顯示方式 觸控螢幕人機介面
螺絲供料機系統 圓盤式 M1.2~M5.0
螺絲規格(總長) <18mm
標準配備 自動視覺對位系統、視覺輔助系統、浮鎖檢知、滑牙檢知、漏鎖檢知
工作環境溫度 10-40°C
輸入電源 100V~230V/450W
機台重量 68 kg
