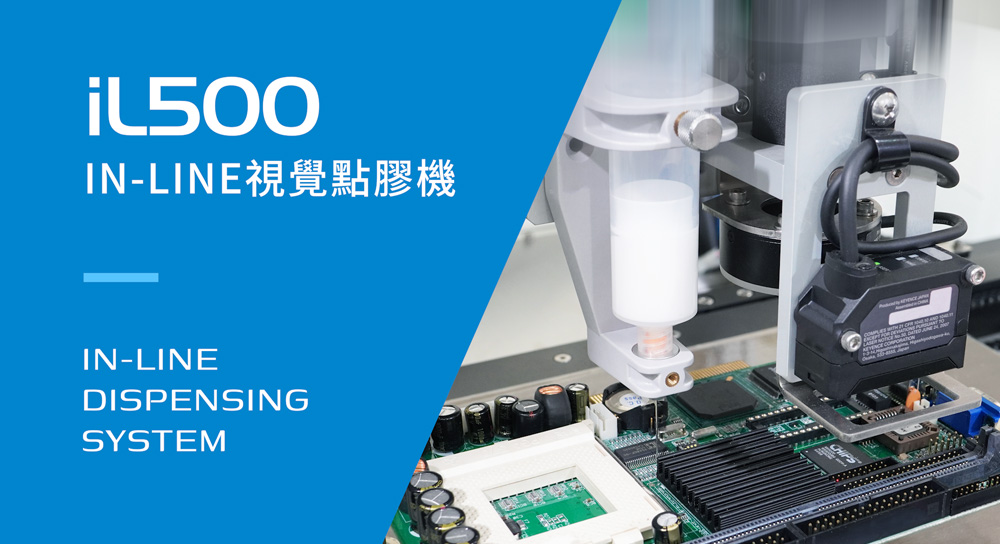

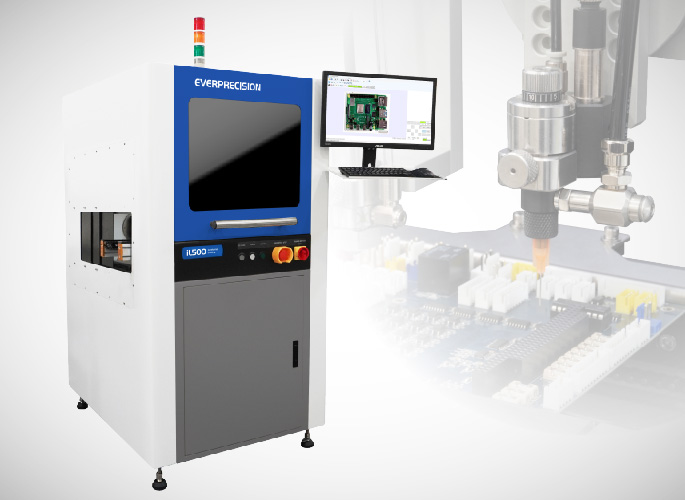

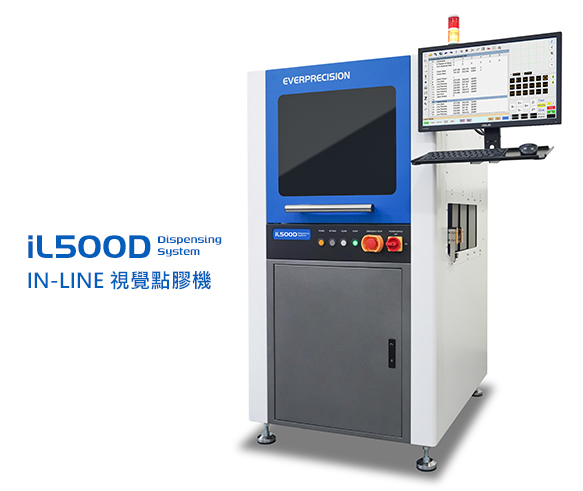

● IN-LINE視覺點膠機

精準點膠與IN-LINE整合，實現全自動化生產的高效點膠解決方案

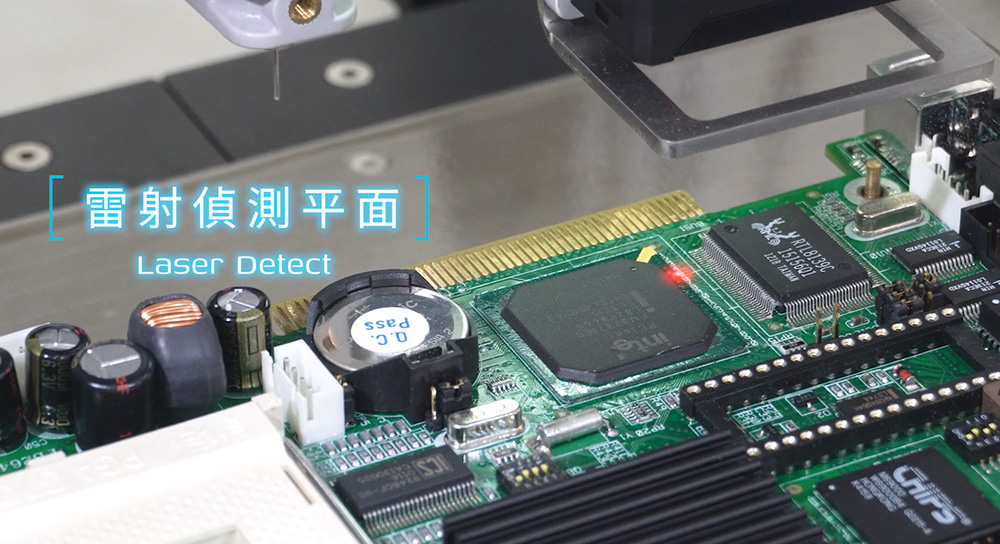

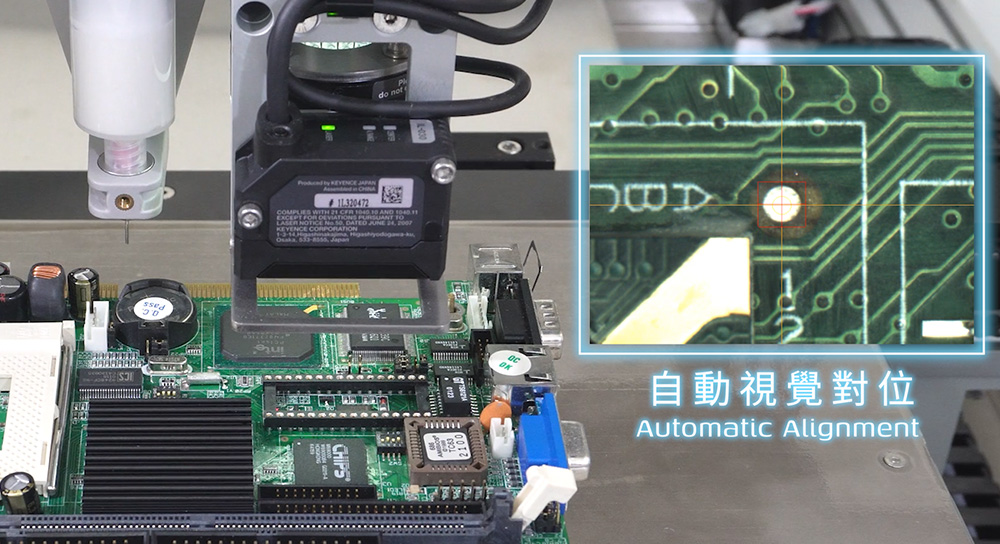

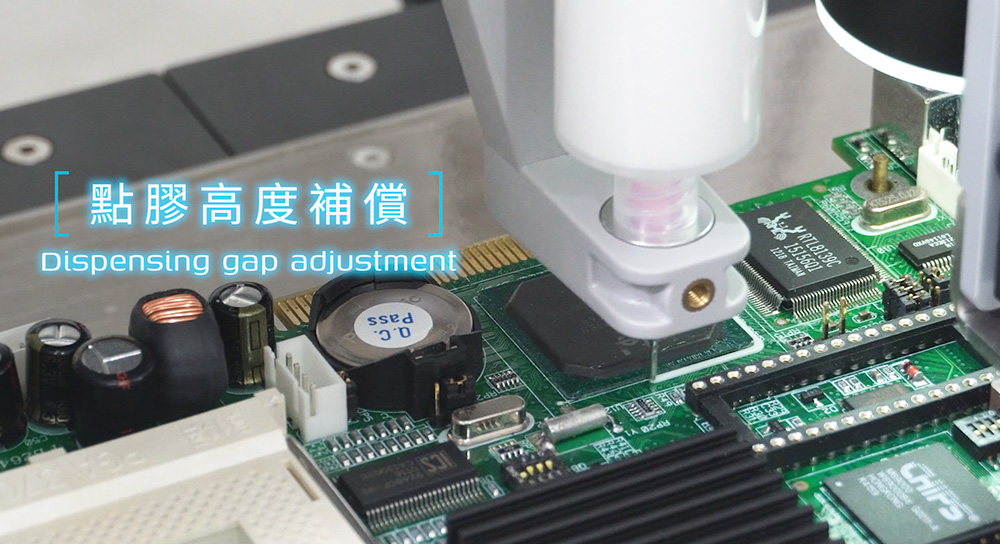

  • 配備高速CCD對位系統和雷射感測器，能精確量測工件平面，補償修正點膠高度及路徑，顯著提升點膠精準度及生產效率。
  • 適用於半導體封裝、通訊產品、汽機車零件、LCD、LED...等各類產品。

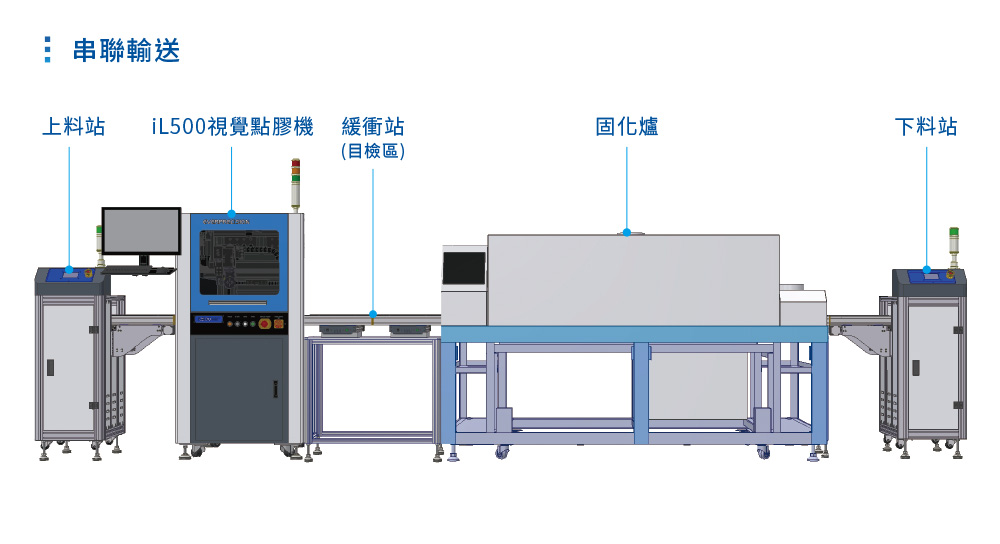

  • 串聯上下料設備或各式加工設備，實現生產線自動化。
欲觀看更多實例，請點此處 實際應用範例

機台配備

電動鍊條式輸送裝置

各式膠閥系統

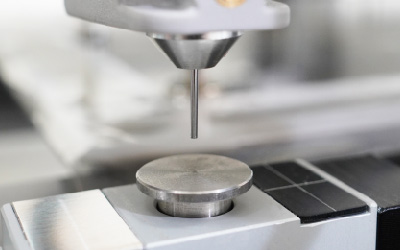

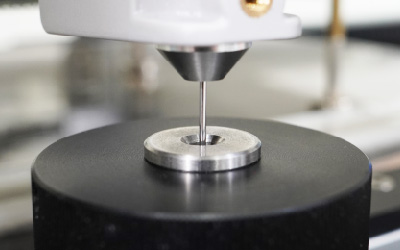

針頭校正裝置

針頭清潔槽

應用範圍

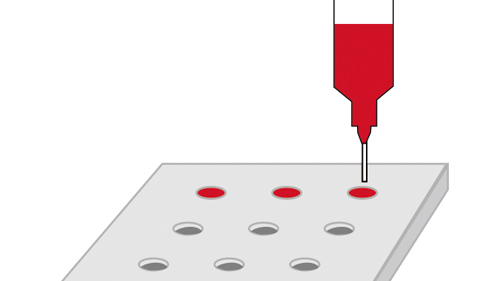

單點點膠

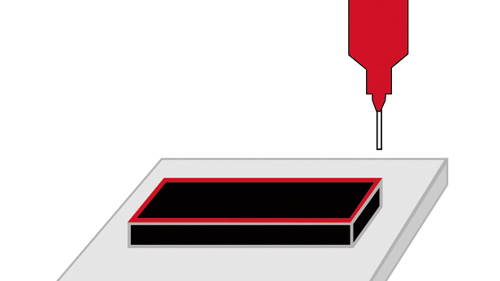

框膠

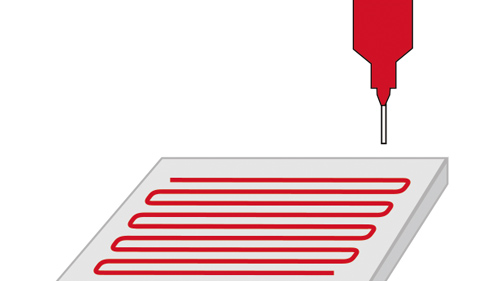

塗佈

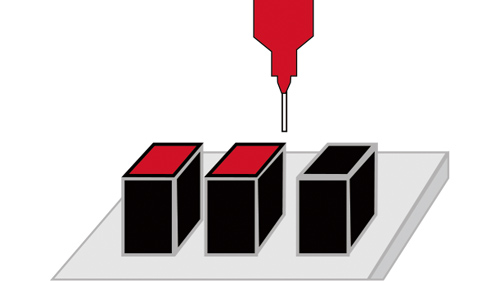

灌注

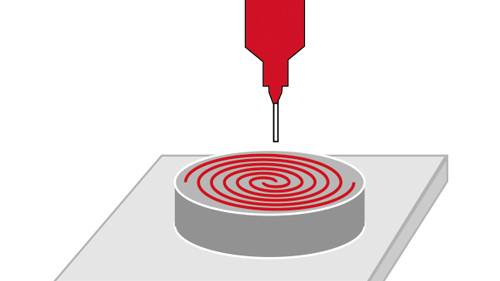

圓形塗佈

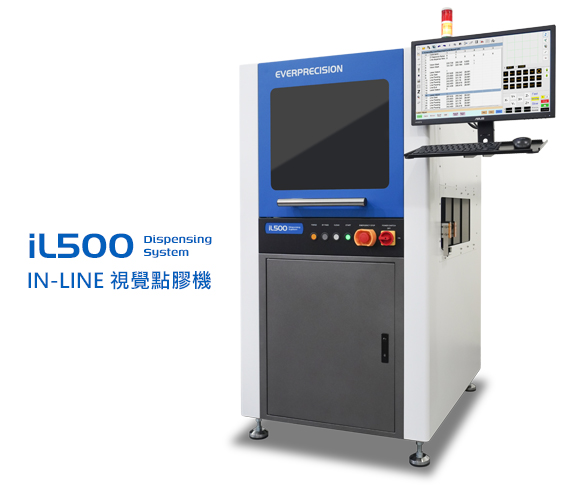

iL500 Dispensing System iL700 Dispensing System
有效加工範圍(X/Y/Z) 430 / 400 / 100mm
工件高度(Max.) 100 mm
重覆精度 ±0.01 mm/Axis
馬達傳動系統 XY軸 伺服馬達, Z軸 微步進馬達
輸送機寬度調整 電動調整寬度 / 可程式控制
輸送機高度 890 – 940 mm
輸送速度 150mm/sec
通訊介面 SMEMA
工作環境溫度 10-40°C
視覺系統 1200萬畫素彩色攝影機
移動速度 X&Y / Z Max. 500 / 250 mm/sec
I/O 訊號 16 Inputs / 16 Outputs
輸送機型式 鍊條傳動
輸送機可調整寬度 50 – 500mm
輸送機可承載重量 5 KG
輸送方向 由左至右
輸入電源 AC200-240V
機台尺寸(W*D*H) 838*1090*1606mm (Uninclude Additional Parts)
