●雷射视觉对位点/涂胶机

高质量低价格,让您降低人工成本,改善点胶质量、提高产业竞争优势

  • 自动补偿修正点胶路径,增加作业精准度,提升生产效率。

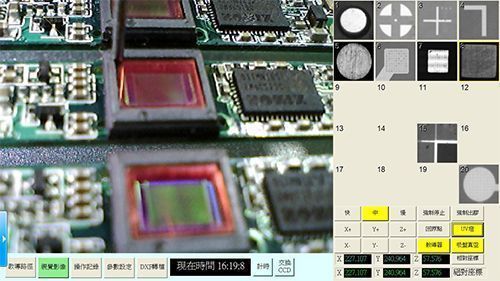

  • 可使用视觉功能在屏幕上撰写点胶路径,并可预览仿真点胶路径执行。

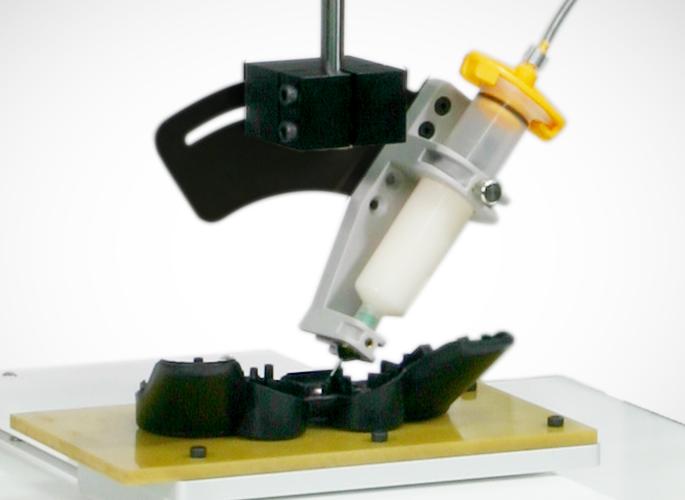

  • 自动更正点胶路径坐标, 针头更换后可以由视觉功能自动更正点胶路径坐标。可执行3D立体空间任意路径。
  • 具有针头长度量测系统,可精准补偿更换针头后所产生的误差。
  • 具有针头偏移校正系统,可精准校正更换针头后所产生的误差。
  • 搭配高精度雷射量测系统,精准量测工件高度变化并补偿点胶工作高度。
  • 图像路径显示功能,可将点胶路径转换成图像显示模式。
欲观看更多实例,请点此处 实际应用范例

特色功能

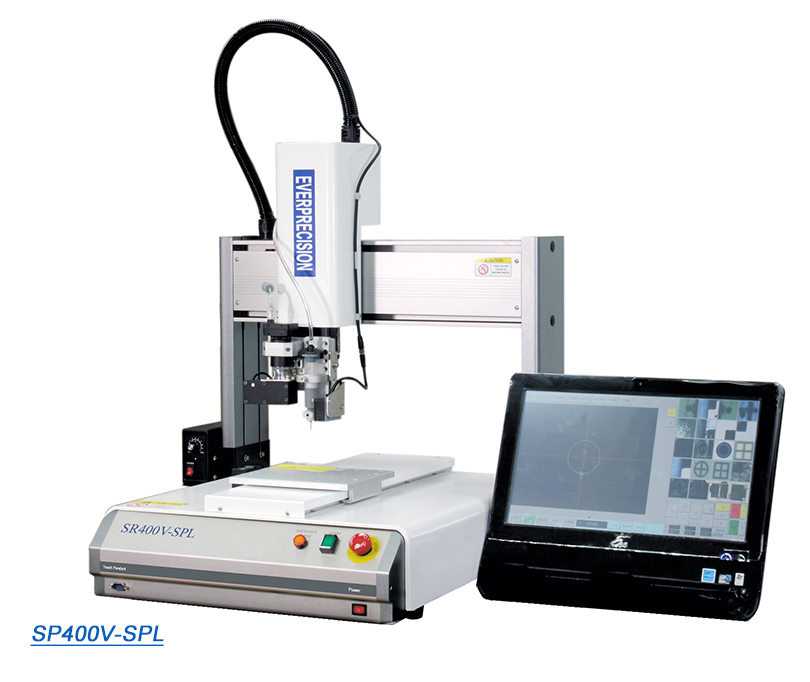

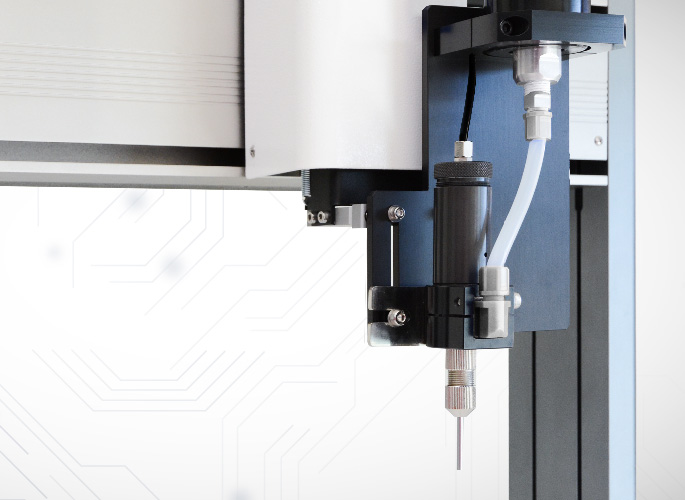

SR400V-SPL自动视觉点胶机配备高速CCD对位系统,并搭载雷射传感器,可精确量测工件平面,补偿修正点胶高度及路径,是您高精度点胶的唯一选择。

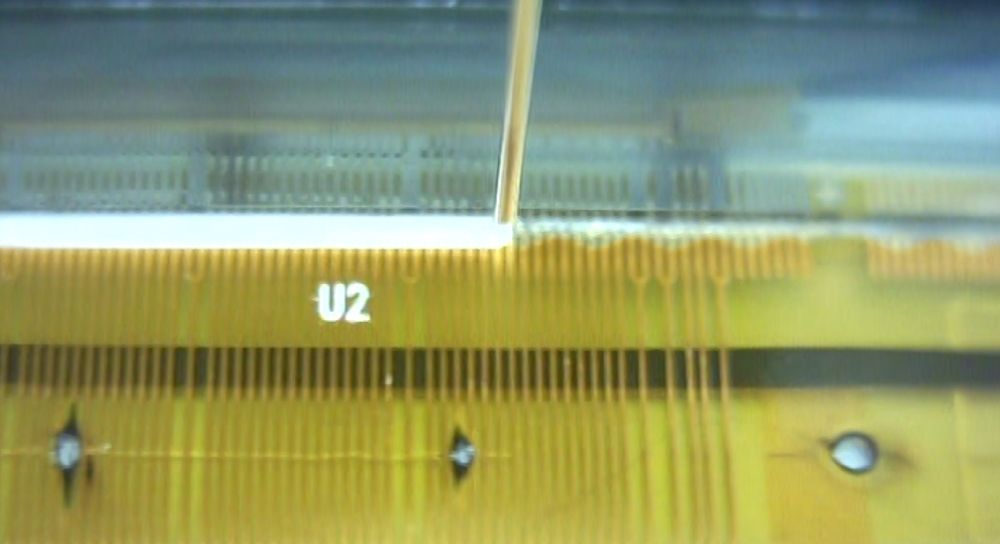

高质量CCD自动视觉对位系统,可自动补偿校正工作位置,提升点胶精准度及生产效率,让您轻松应用于各类半导体封装、通讯产品、汽机车零件、LCD、LED...等产品上。

工件高度自动补偿功能

针头高度校正

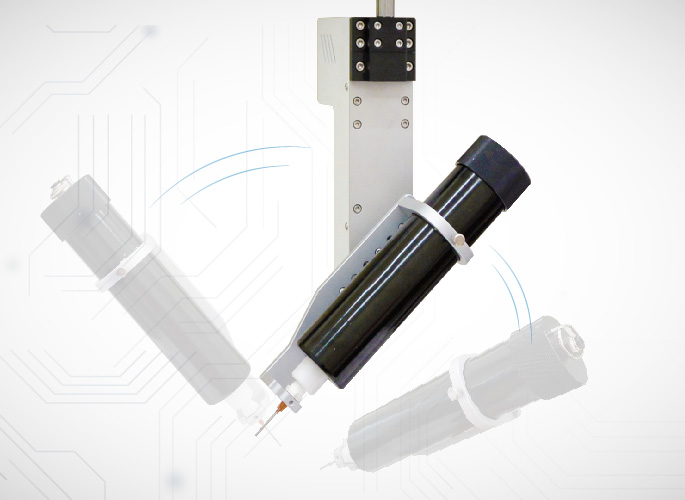

针头偏移校正

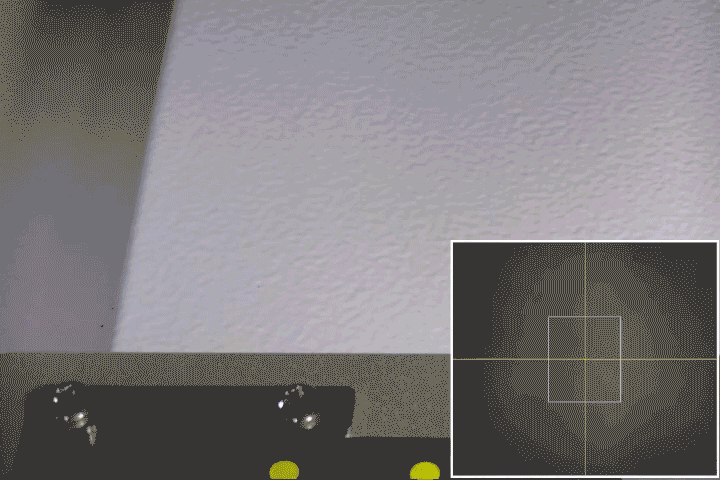

飞奔模式自动对位功能

应用范围

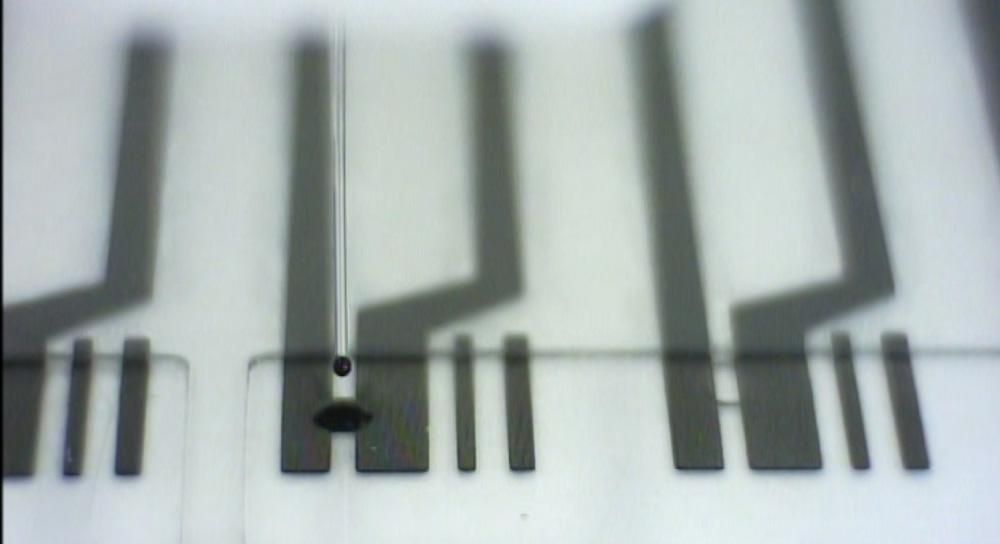

单点点胶

框胶

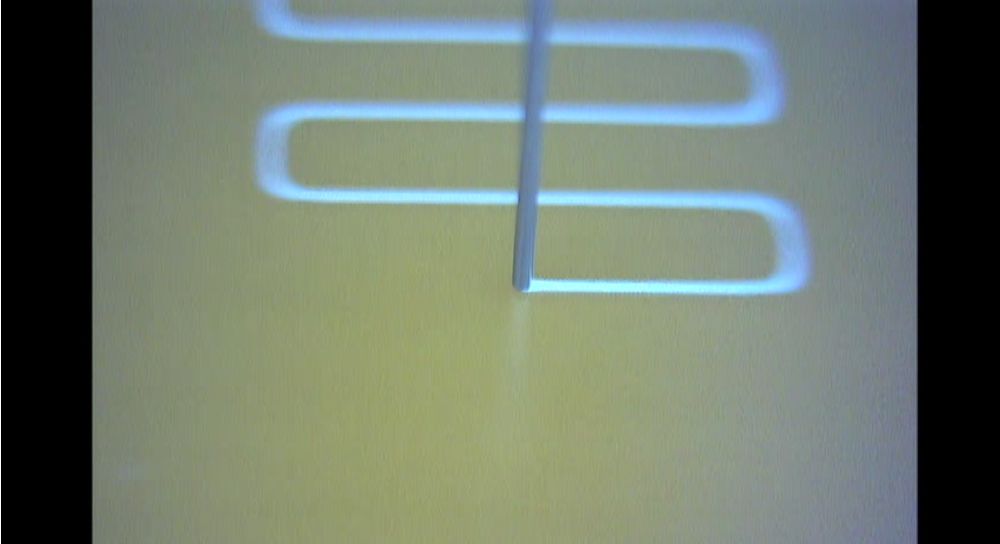

涂布

灌注

圆形涂布

有效加工范围(X/Y/Z) SR400V-SPL
移动速度 800 / 320 mm/sec
数据纪录能力 100组、每组500~50,000 points
显示方式 教导盒LCD
教导模式 教导盒
直线圆弧运动模式 3 axes (立体空间任意路径皆可)
输入电源 全电压 AC 100-230 V, 200W
工作环境湿度 20-85% no condensation
机台重量 20 kg37.5 kg
负重 11.0kg / 6.0kg
重复精度 +/- 0.01 mm/ Axis
数据储存方式 CF Card / USB
马达系统 Micro Stepping Motor
运动模式 PTP & CP
I/O讯号 8 Inputs / 8 Outputs
工作环境温度 10-40°C
机台尺寸WxDxH 545 x 554 x 850 mm
