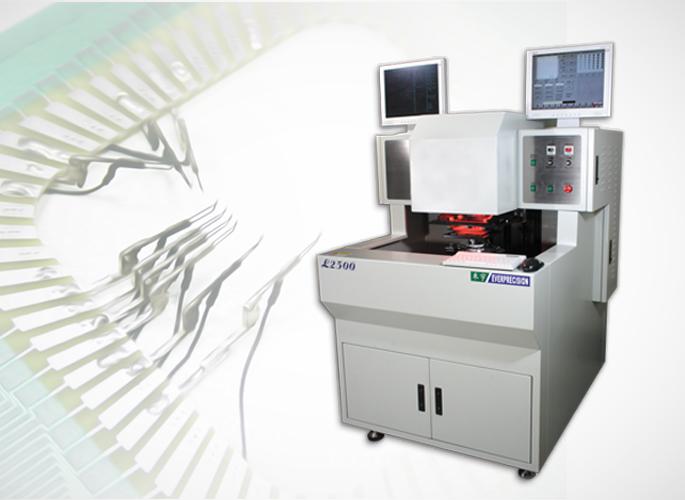

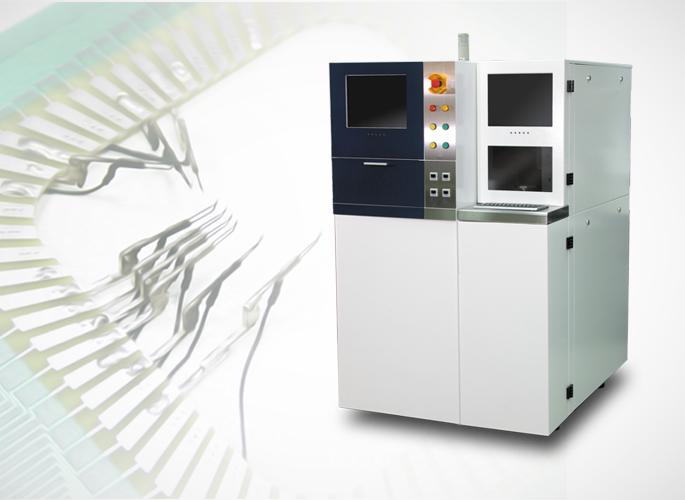

●MÁY CẮT LASER ĐỂ BÀN

Với nhận dạng quang học hoàn chỉnh, đo lường chính xác và khả năng kiểm soát chuyển động

  • Cắt tỉa tốc độ cao và điều chỉnh điện trở .
  • Máy này có thể được sử dụng với hệ thống đo lường do khách hàng chỉ định
  • Hỗ trợ nhiều chế độ căn chỉnh trực quan, đồ họa căn chỉnh do người dùng xác định
  • Có thể được sử dụng với hệ thống laser sợi quang hiệu suất cao (1064nm), hệ thống laser UV (354,7nm) hoặc nguồn laser được chỉ định

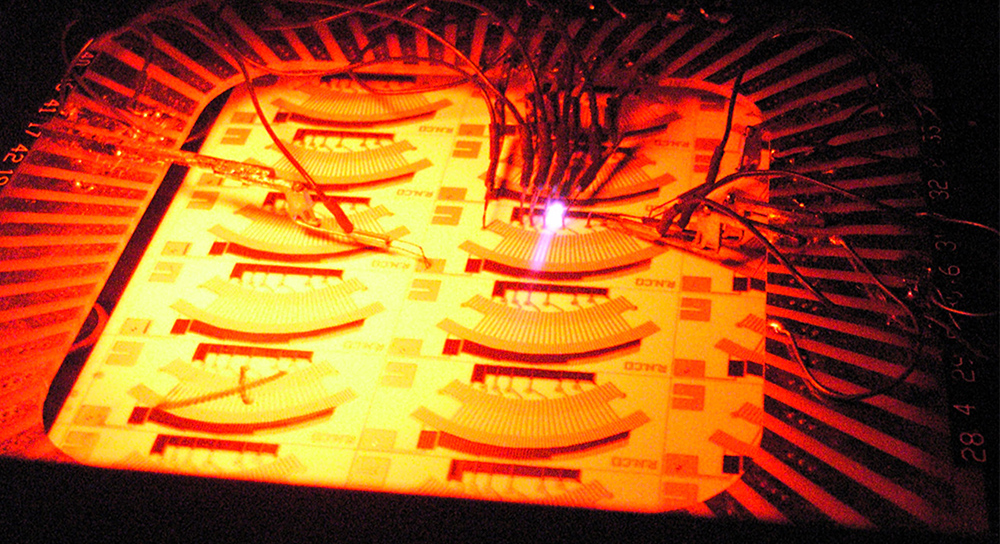

  • Điện trở cao, điện trở thấp và cắt tỉa động khác cho các mạch tích hợp lai dày / mỏng khác nhau
Để biết thêm ví dụ, xin vui lòng bấm vào đây Hoàn thành dịch vụ sau bán hàng

Mô tả phần mềm

Hỗ trợ nhiều chế độ đăng ký hình ảnh, chỉnh sửa tinh chỉnh, làm chủ cao.

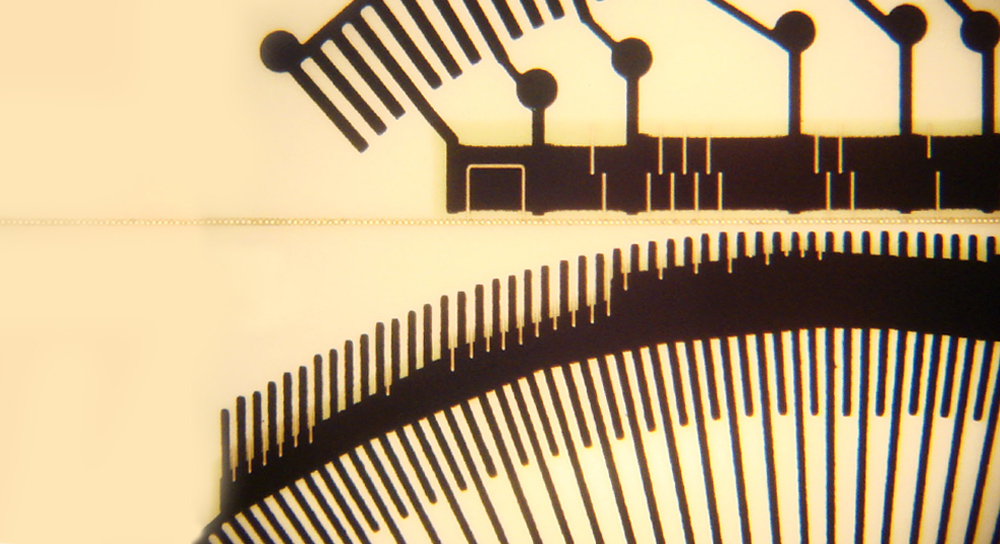

Phương pháp cắt laser khác nhau

P-cut

double-P-cut

scan-cut

L-cut with shadow

serpentine-cut

Laser system
Wavelength 1064 ± 5 nm
Spot size <50μm
Working field size 80 × 80 mm
Working distance 160 mm
Repeatability 10 μm
Focus adjustment range 50 mm
Velocity control Positioner for each axis moves independently
Measurement system
Channel 128/single,32/4wires
Step-and-Repeat Parts Handler
Resolution 5 μm
Theta travel ± 5°
Translation time 500 ms
Dimensions W600×D672×H1039mm
Air Supply 85~115 psi
Type Fiber laser
Cooling Method Built-in fans
Trimming speed 0.1 to 1200 mm/sec
Beam Positioning
Resolution 2.4 μm
Depth of focus ± 0.6 mm
Focused beam diameter 55 μm ± 10%
Velocity range 0.01 to 320 mm/s
Type Reed relay
Range 0.001 ohm to 10 M ohm
Travel 250 × 250 mm
Accuracy ± 10 μm
Theta resolution Approx. 5 μ radian

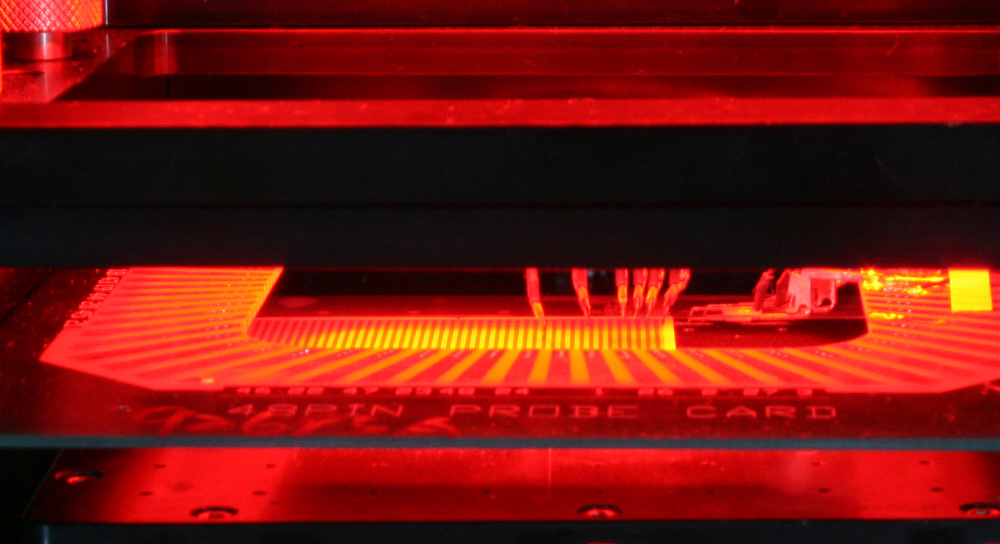

Probe cards Industry standard 4.5. 6. and 6.5 in rectangular
Dimensions W600×D672×H1039mm
