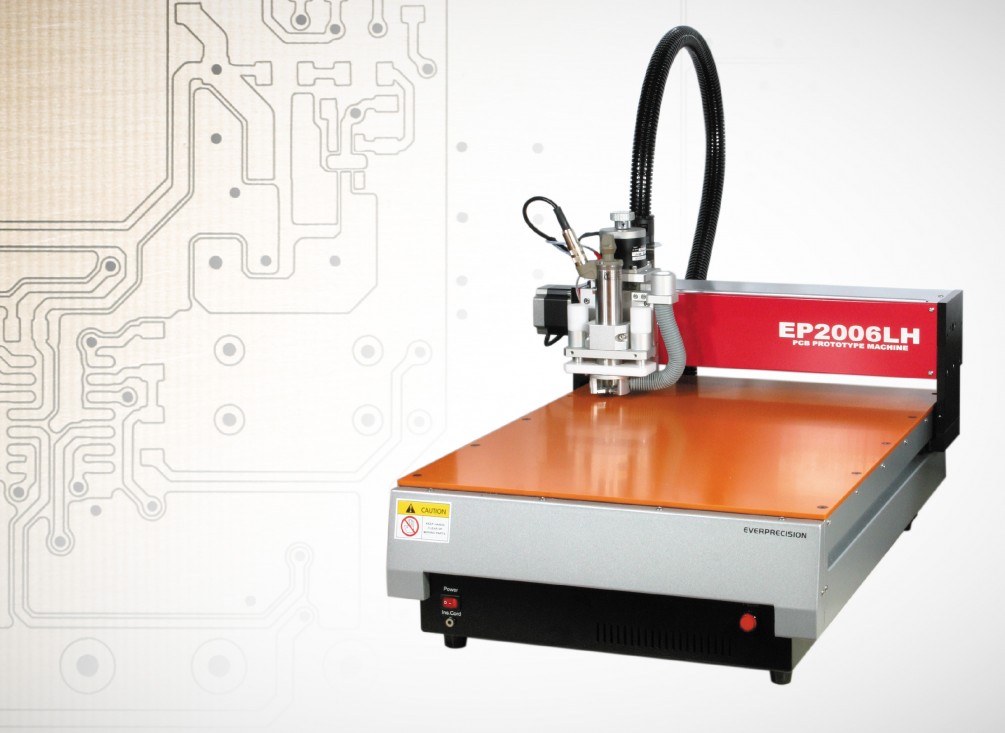

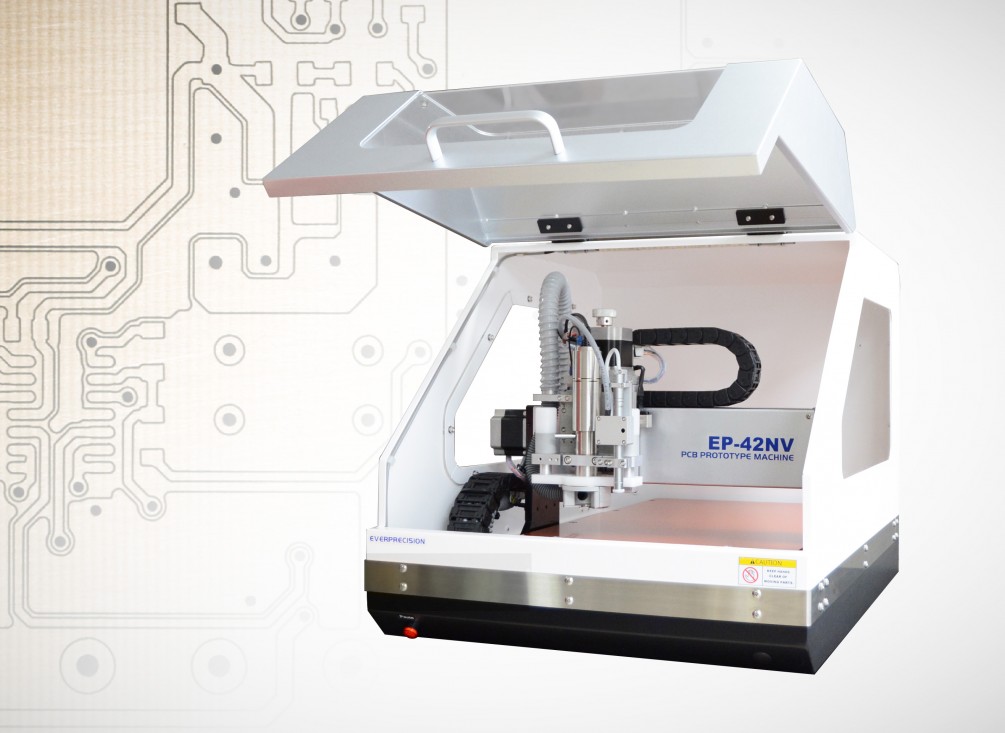

●MÁY CẮT BẢNG MẠCH TỰ ĐỘNG

Máy khắc dòng / phác thảo

  • Thư viện công cụ hoàn chỉnh, thay đổi công cụ tự động, khoan, khắc, hình thành, hoàn thành một cú nhấp chuột.
  • Hỗ trợ sản xuất các bảng mạch khác nhau, chẳng hạn như: RF, lò vi sóng, tần số cao, kỹ thuật số, analog, vv và đồ gá xử lý đơn giản.
  • Hỗ trợ các tệp Gerber tiêu chuẩn và các tệp DXF.
  • Hệ thống căn chỉnh quang học tầm nhìn, làm cho bảng đôi dễ dàng hơn và nhanh hơn.
  • Điều khiển AI trục Z tự động, mỏng nhất có thể đạt độ dày 0,1mm.
Để biết thêm ví dụ, xin vui lòng bấm vào đây Hoàn thành dịch vụ sau bán hàng

Phần mềm độc quyền

Phần mềm điều khiển sê-ri EP PCAM tương thích hoàn toàn với Windows 95/98/2000 / NT / XP / 7. Nó chấp nhận các tệp Gerber hoặc AutoCAD DXF ở định dạng RS274D / X tiêu chuẩn và hỗ trợ nhiều phần mềm bố cục khác nhau như Protel / P-CAD. /PowerPCB(PADS)OrCAD...etc.

Nhập tệp Gerber

Cài đặt khuôn hình (khung) 2

Khắc đường tính

Cài đặt thông số khắc

Quá trình khắc

1. Khoan bảng mạch

Thay thế các mũi khoan có kích thước khác nhau theo yêu cầu.

2. Khắc dòng T1

Sử dụng dao khắc 60 hoặc 90 độ để cắt đường viền của đường kẻ.

3. Khắc dòng T2

Sử dụng dao rỗng 0,5mm để cắt đường cách ly rộng hơn.

4. Khắc dòng T3

Sử dụng một con dao rỗng 1,5mm để loại bỏ các khu vực lớn của lá đồng.

5. Bảng mạch hình thành và cắt

Cắt một hình dạng bảng với một con dao hình thành

EP-42AUTO
Phạm vi chế biến 230 x 320 mm
Tốc độ di chuyển 60 mm / sec
Tốc độ khoan 120 Stroke/min
Phát hiện máy bay Tự động phát hiện máy bay
Sử dụng điện AC 110~220 V,điện áp đầy đủ
Cách lái xe Động cơ bước siêu nhỏ XYZ / 5 pha
Kích thước khoan 0.2~3.175 mm
Phát hiện chiều cao dao Tự động phát hiện chiều cao dao
Trọng lượng cơ 60 Kg
Kết cấu cơ khí XYZ
Tốc độ xử lý 30 mm/sec
Kích thước giá đỡ dụng cụ 1/8" Socket
Kích thước cơ W735xD500xH497 mm
Khả năng phân tích 0.5 µm
Chiều rộng tối thiểu 4 mil
Phương pháp thay đổi công cụ Hoàn toàn tự động (12 công cụ)
Tốc độ trục chính 5,000~42,000 rpm (Software Control)
