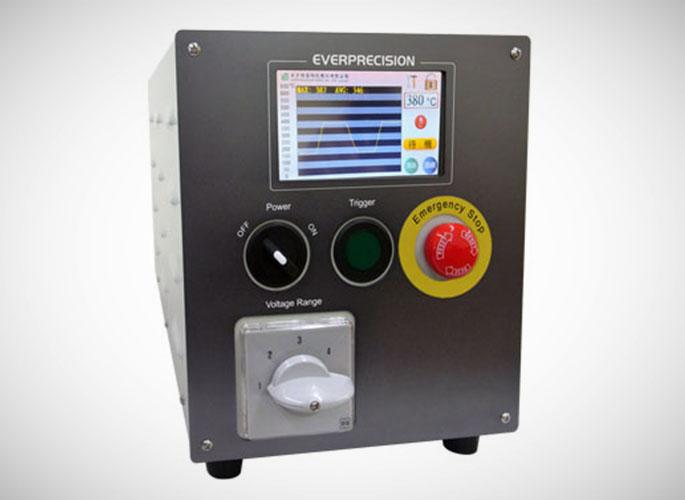

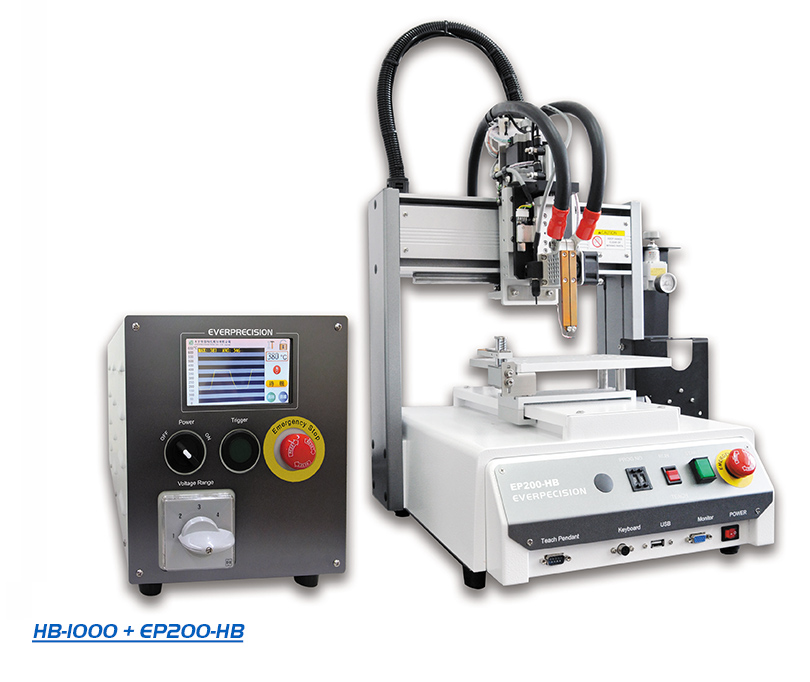

脉冲式热压机

脉冲式热压机(HOTBAR)功能及特色(原厂制造商)

  • 加压的同时,瞬间进行通电加热和断电冷却,防止焊接部位浮起、虚焊。
  • 反应的速度快,同时热量集中。对于间距小及导热快的产品焊接特别适合。
  • 使用脉冲加热技术精确控制温度, 实现高品质产品的生产。
  • 局部加热方式,能有效地控制对周围元器件的热影响。
  • 环保制程,无污染、无公害
欲观看更多实例,请点此处 实际应用范例
机台移动行程(X/Y/Z) 200 / 200 / 25 mm
移动速度 250 mm/sec
数据纪录能 力可达100组、每组9999 points
显示方式 教导盒LCD
教导模式 教导盒
气压需求 1~4 kg/cm2
热压头材质 钼、钨合金
工作环境湿度 20-85% no condensation
机台尺寸W/D/H 315 x 360 x 720 mm
有效加工范围(X/YZ) 200 / 200 / 25 mm
重复精度 +/- 0.01 mm/ Axis
数据储存方式 CF Card / USB
I/0讯号 8 Input/ 8 Output
工作气压 5~7 kg/cm2干燥气源
热压头尺寸 W0.7 x T0.4 - W5.0 x T2.4 mm
工作环境温度 10-40°C
输入电源 AC 11 OV ~ 220V /350W
机台重量 25 kg
