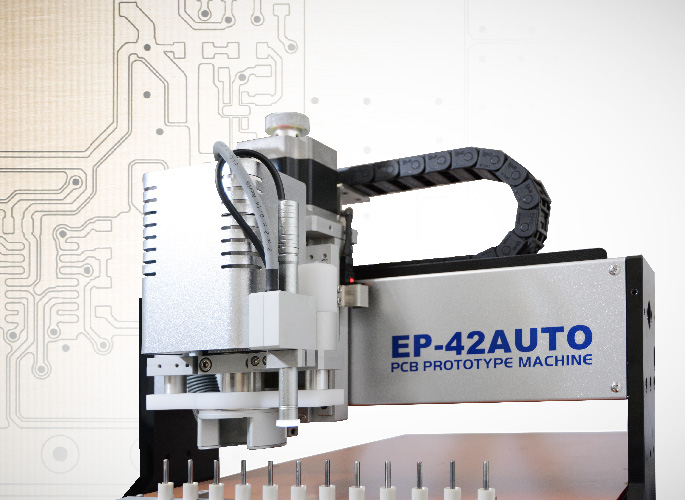

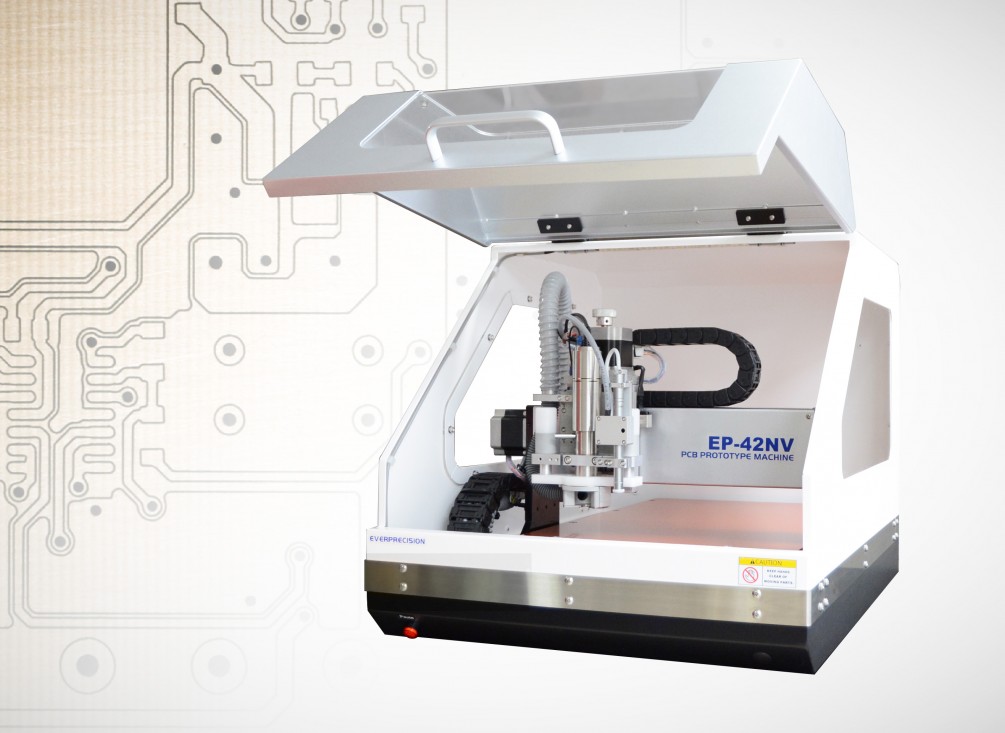

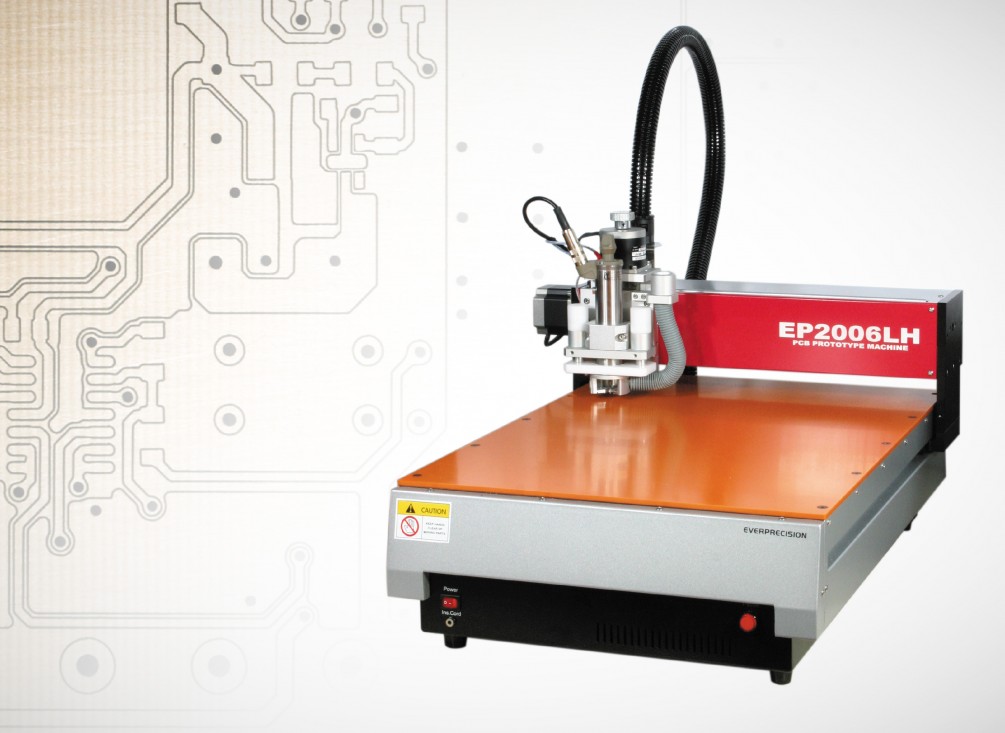

全自动精密视觉加工机

可广泛运用于电路板、塑料、压克力、木质等不同材料的钻孔或切割应用

  • 可直接输入DXF文件或以视觉方式撰写加工数据
  • 本机台极适合上、下料频繁之工件或产品使用
  • 可自行定义任意图形为对位数据及依据
  • 桌上型外型设计、精简不占空间
  • 加工面积最大可达 350x450 mm
欲观看更多实例,请点此处 实际应用范例

专属软件

测刀装置

视觉快速对位系统

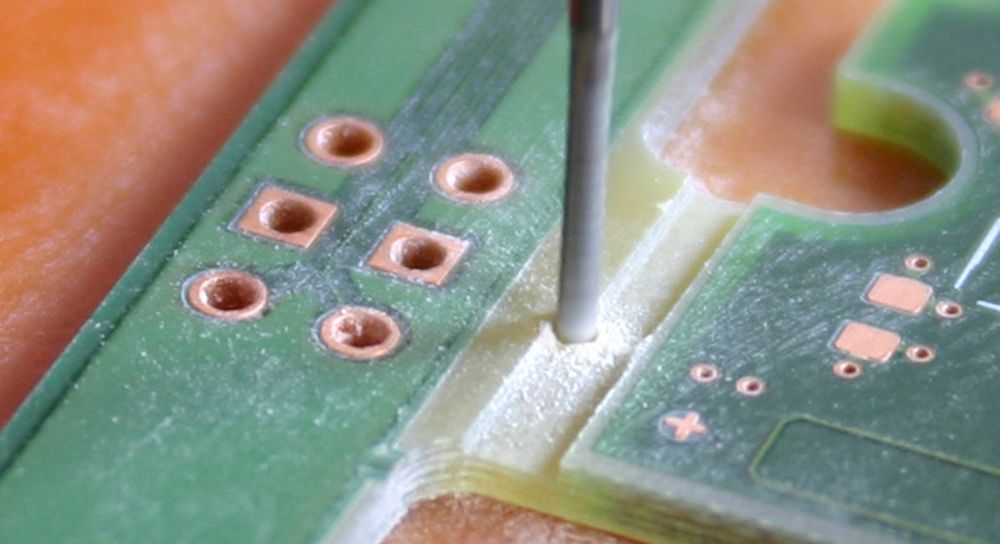

PCB外型精修

雕刻流程

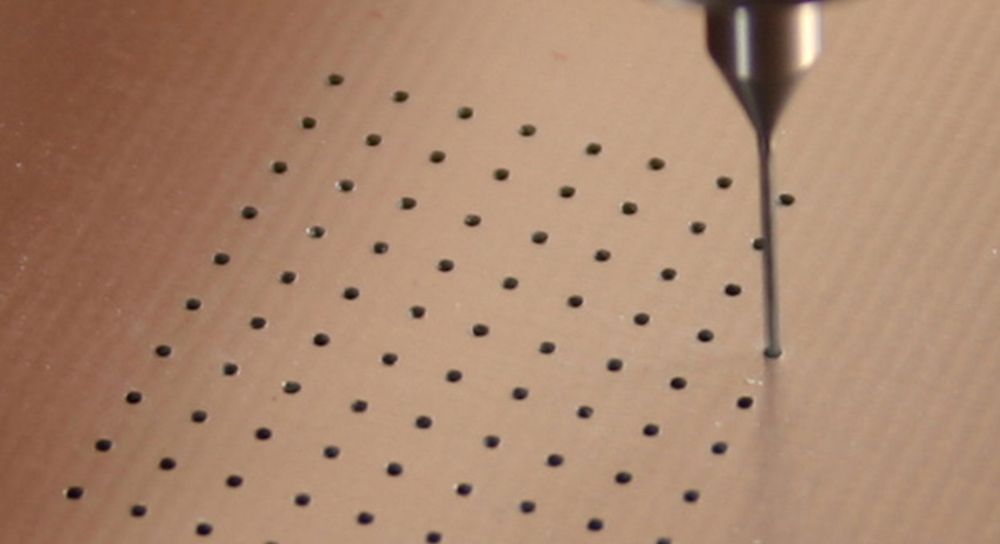

钻孔应用

切割应用-半切

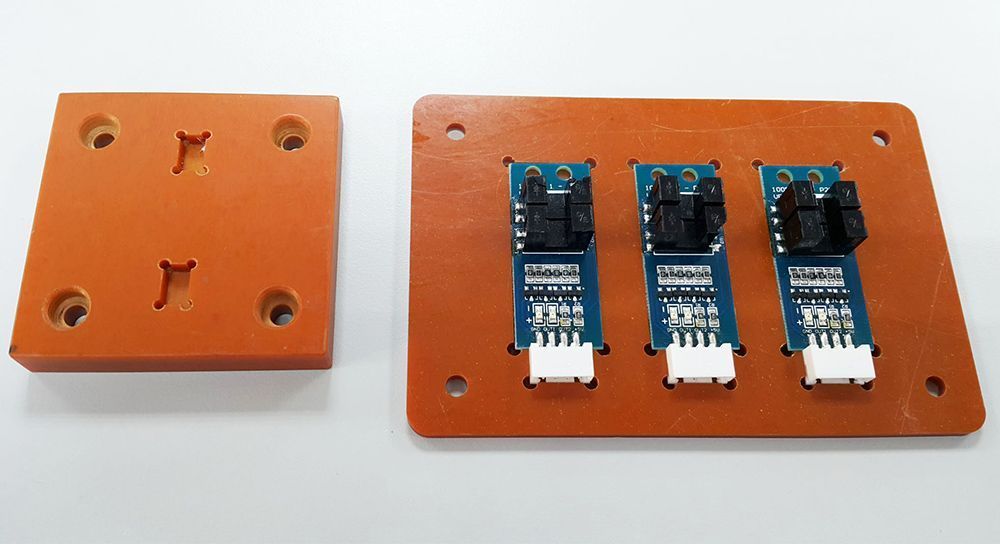

切割应用-全切

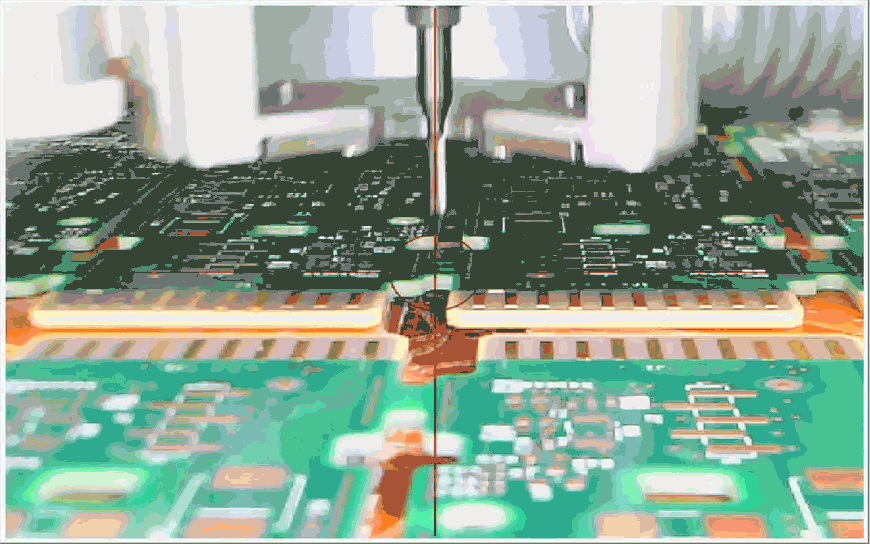

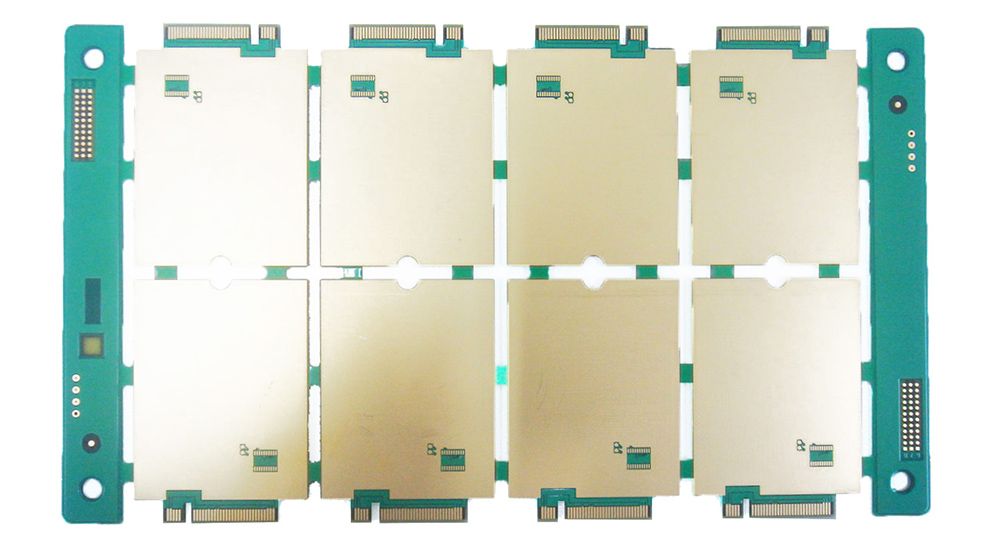

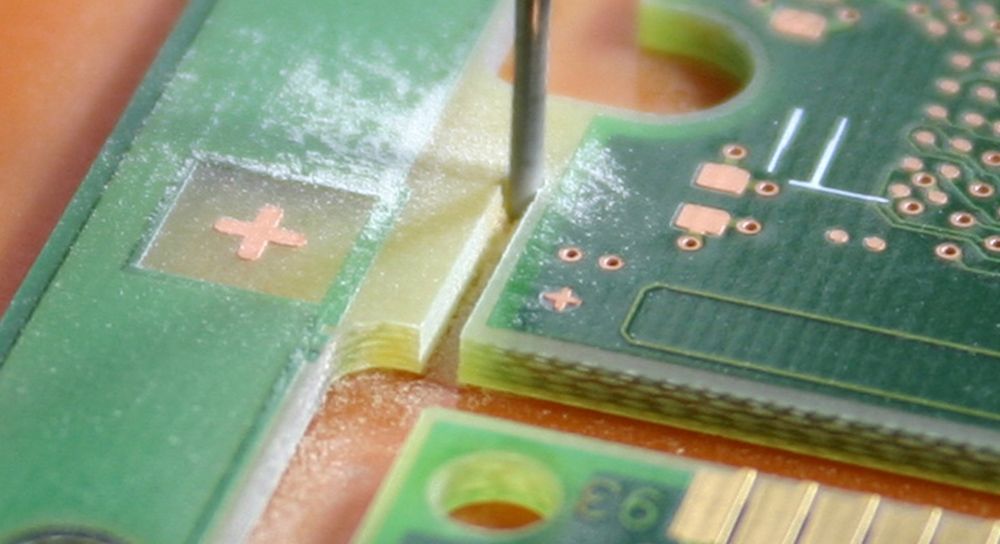

PCB连板分片切割

加工范围 350 × 450 x 100 mm
机械结构 X.Y.Z
最大移动速度 800 / 320 mm/sec
显示方式 LCD Screen
教导模式 PC
数据储存方式 PC
主轴转速 40,000 rpm
机械尺寸 W68 x D57 x H69 cm
使用电力 AC 110~230 V (全电压)
解析能力 +/- 0.01 mm/ Axis
驱动方式 X.Y / 线性马达
X / Y 位置回馈 光学尺
运动模式 PTP & CP
支援文件格式 DXF
视觉系统 支持自动更正、图形自定义
工作環境溫度 10 – 40 °C工作环境温度
机械重量 60 Kg
