雷射視覺對位點/塗膠機

高品質低價格,讓您降低人工成本,改善點膠品質、提高產業競爭優勢

  • 自動補償修正點膠路徑,增加作業精準度,提昇生產效率。

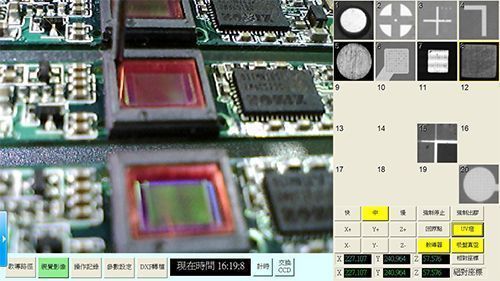

  • 可使用視覺功能在螢幕上撰寫點膠路徑,並可預覽模擬點膠路徑執行。

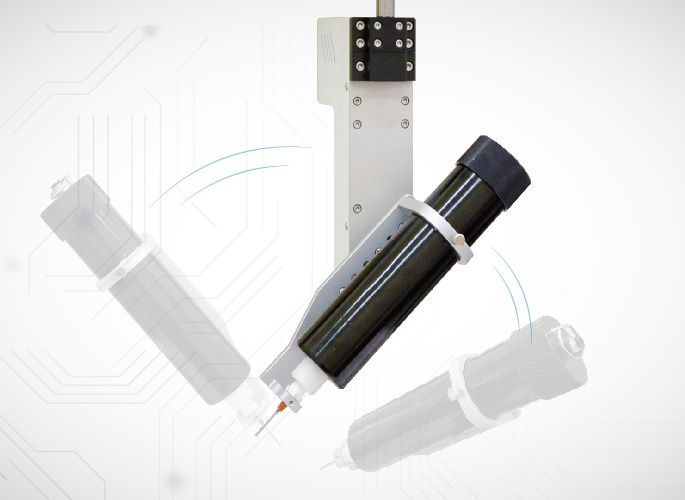

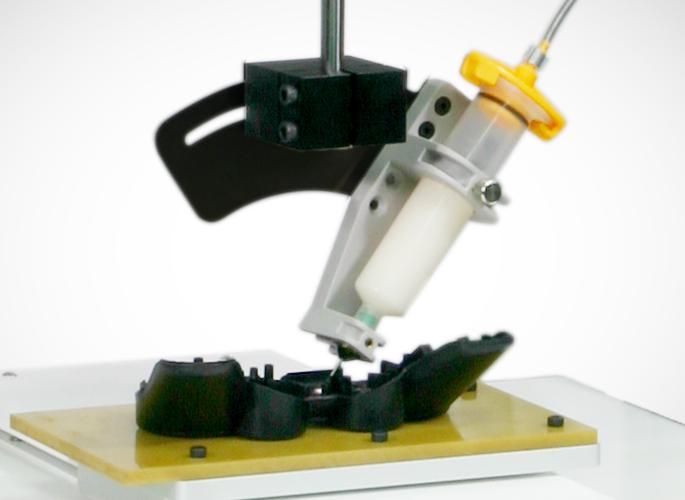

  • 自動校正點膠路徑座標, 針頭更換後可以由視覺功能自動校正點膠路徑座標。可執行3D立體空間任意路徑。
  • 具有針頭長度量測系統,可精準補償更換針頭後所產生的誤差。
  • 具有針頭偏移校正系統,可精準校正更換針頭後所產生的誤差。

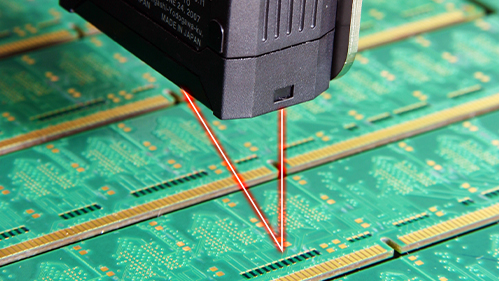

  • 搭配高精度雷射量測系統,精準量測工件高度變化並補償點膠工作高度。
  • 圖像路徑顯示功能,可將點膠路徑轉換成圖像顯示模式。
欲觀看更多實例,請點此處 實際應用範例

特色功能

SR400V-SPL自動視覺點膠機配備高速CCD對位系統,並搭載雷射感測器,可精確量測工件平面,補償修正點膠高度及路徑,是您高精度點膠的唯一選擇。

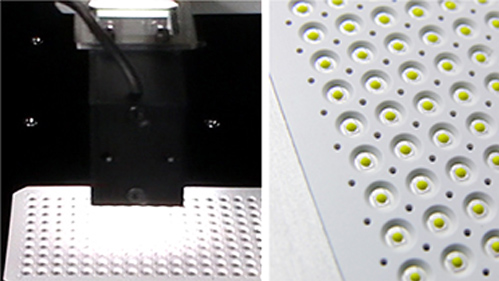

高品質CCD自動視覺對位系統,可自動補償校正工作位置,提升點膠精準度及生產效率,讓您輕鬆應用於各類半導體封裝、通訊產品、汽機車零件、LCD、LED...等產品上。

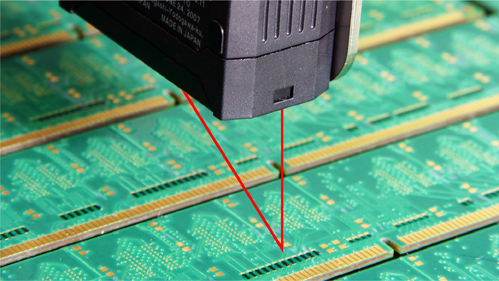

工件高度自動補償功能

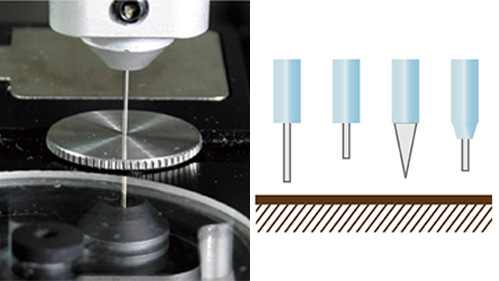

針頭高度校正

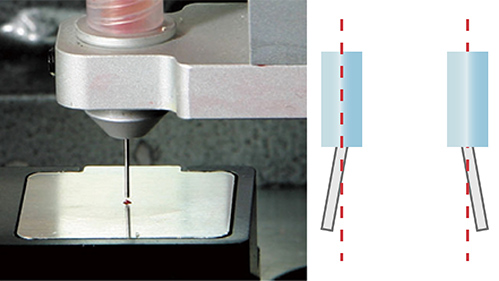

針頭偏移校正

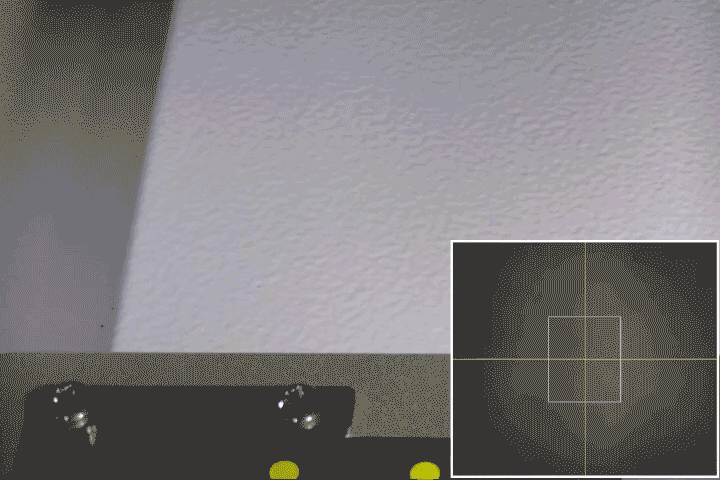

飛奔模式自動對位功能

應用範圍

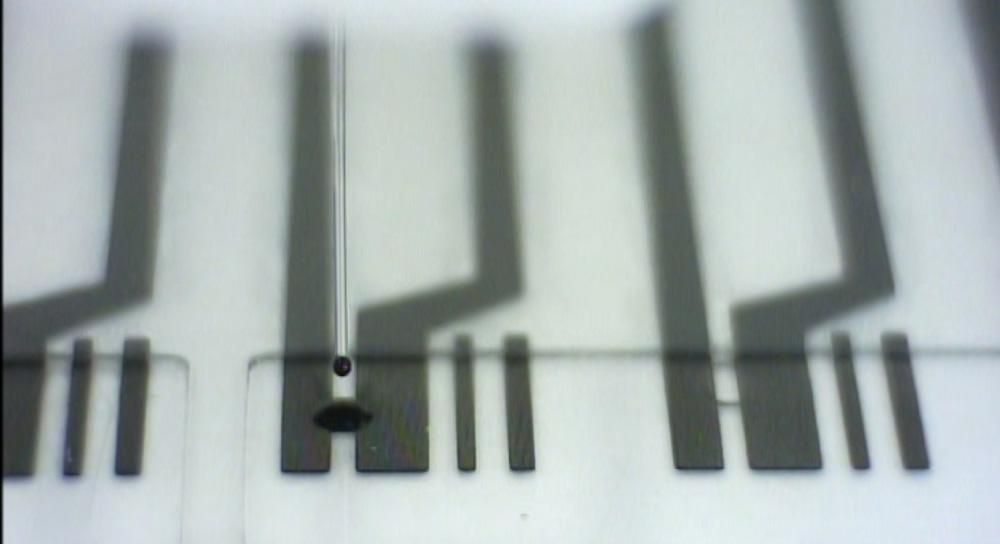

單點點膠

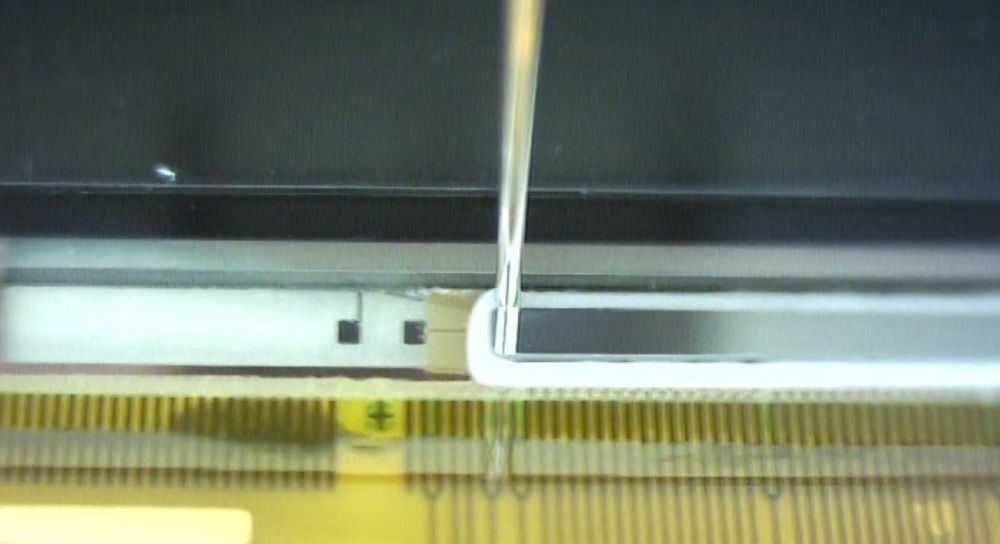

框膠

塗佈

灌注

圓形塗佈

有效加工範圍(X/Y/Z/R) 400 / 400 / 100mm
移動速度 800 / 320 mm/sec
資料紀錄能力 100組、每組500~50,000 points
顯示方式 教導盒LCD
教導模式 教導盒
直線圓弧運動模式 3 axes (立體空間任意路徑皆可)
輸入電源 全電壓 AC 100-230 V, 200W
工作環境溼度 20-85% no condensation
機台重量 37.5 kg
負重 11.0kg / 6.0kg
重複精度 +/- 0.01 mm/ Axis
資料儲存方式 CF Card / USB
馬達系統 Micro Stepping Motor
運動模式 PTP & CP
I/O訊號 8 Inputs / 8 Outputs
工作環境溫度 10-40°C
機台尺寸WxDxH 545 x 554 x 850 mm
