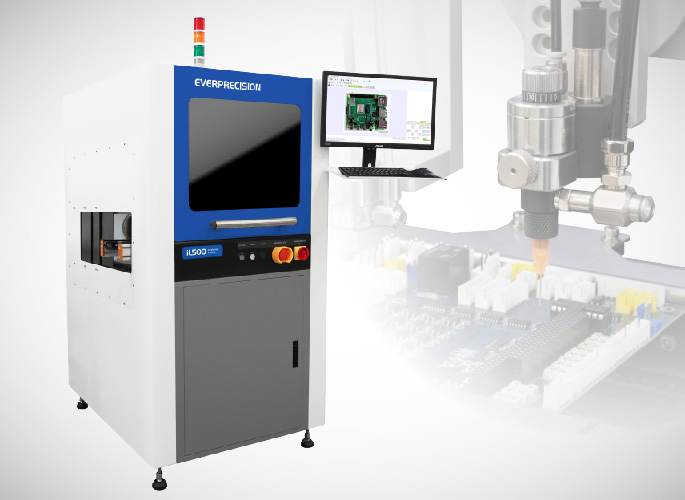

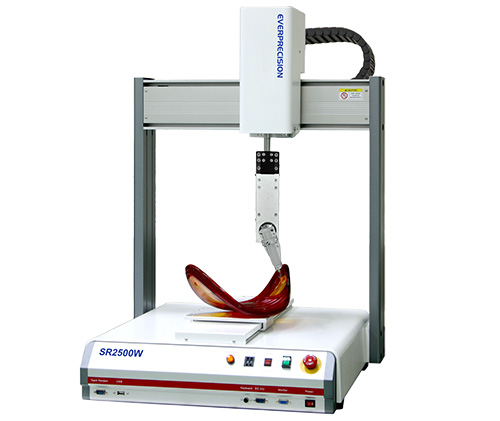

五軸自動點膠機

單機多用途,可執行平面及側面點膠工作,一台五軸機可同時取代三軸及四軸機。

  • 完全五軸同動,可輕易完成任何高難度曲面點膠路徑。
  • 可搭配程式編輯軟體,直接轉換為點/塗膠路徑程式。
  • 單機多用途,可執行平面及側面點膠工作,一台五軸機可同時取代三軸及四軸機。
  • 教導操作方式,無需撰寫編輯複雜程式,簡單好上手。
  • 可選擇切換三軸、四軸、五軸同動模式。
  • SR-Series 符合歐盟RoHS規範,國內機台先驅。
欲觀看更多實例,請點此處 實際應用範例

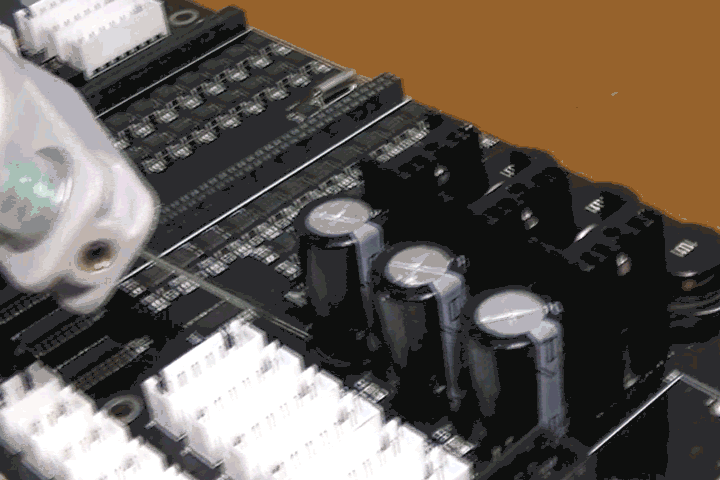

應用範圍

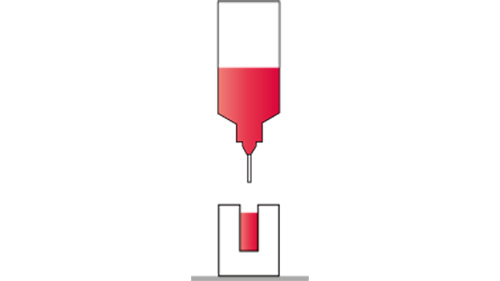

單點點膠

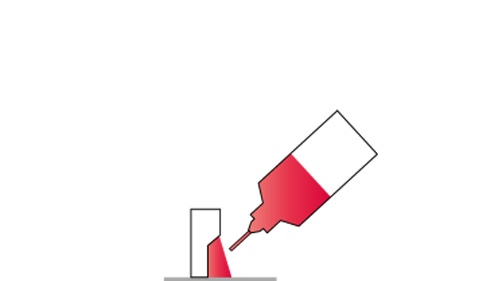

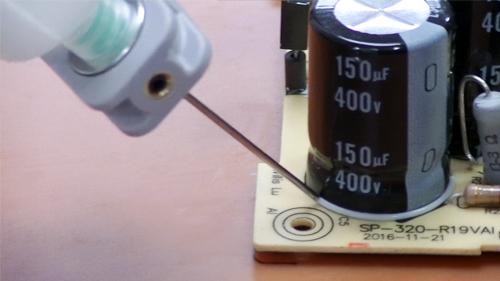

側邊點膠

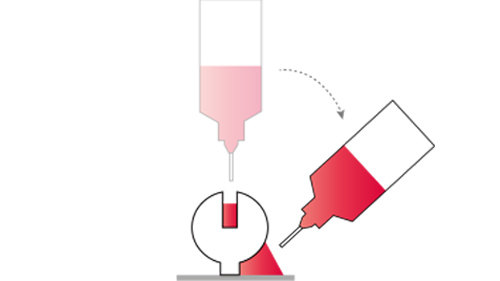

單點及側邊點膠

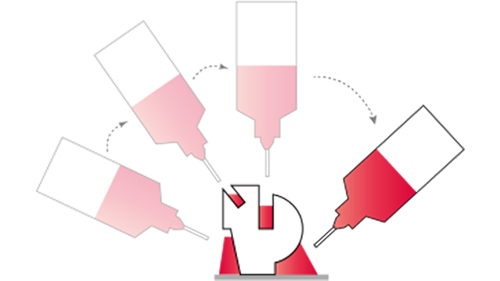

多角度點膠

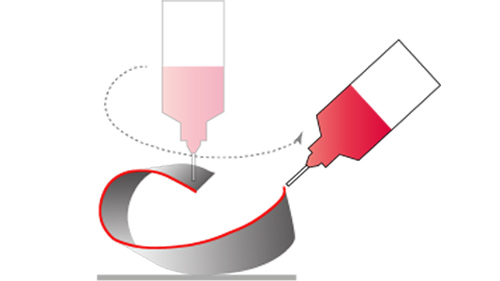

3D空間路徑點膠

有效加工範圍(X/Y/Z/R) 400 / 400 / 100mm

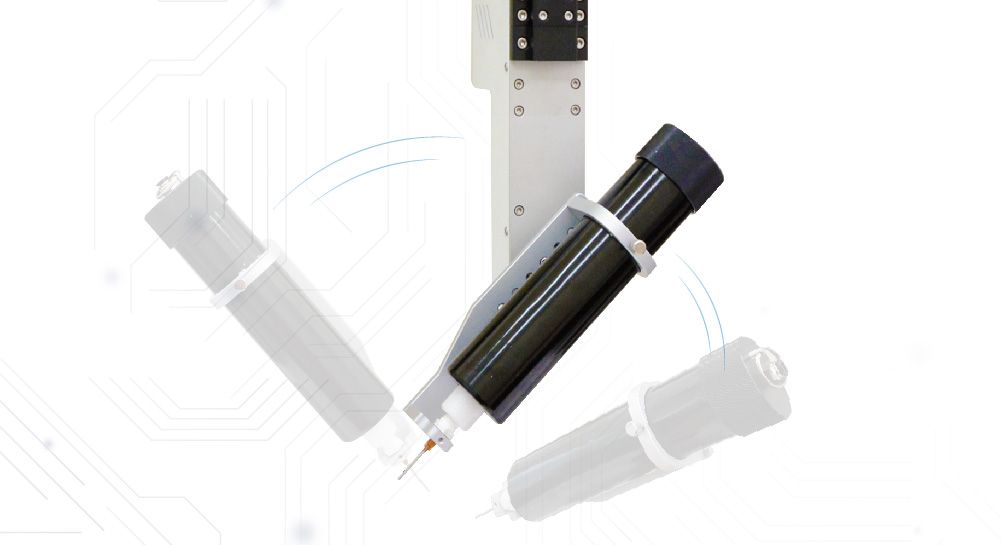

傾斜軸加工範圍 U +50° ~ -50°
資料紀錄能力 500~50,000 Points/Program
顯示方式 教導盒LCD

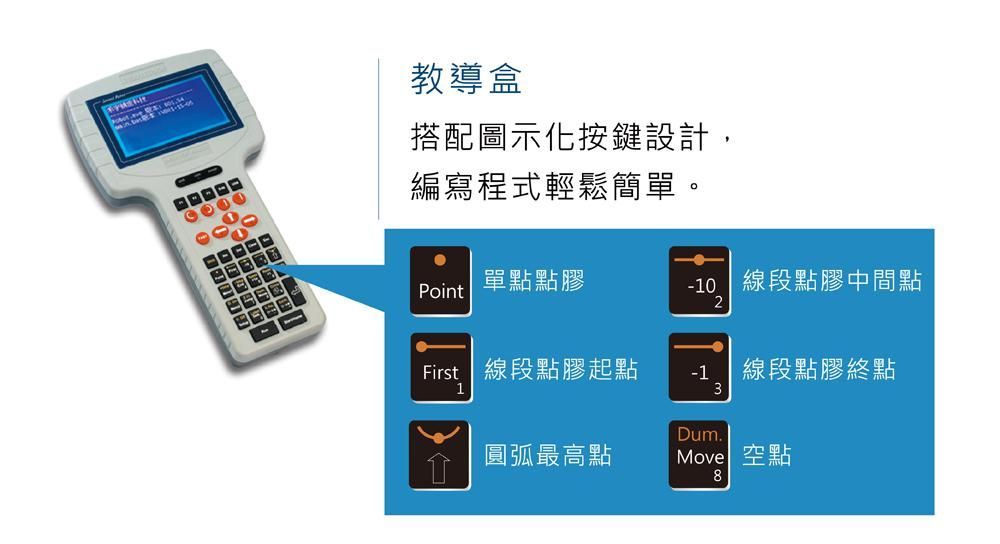

教導模式 教導盒
運動模式 5 axes (立體空間任意路徑皆可)
輸入電源 全電壓 AC 100-230 V, 200W
工作環境溼度 20-85% no condensation
機台重量 55kg
旋轉軸加工範圍 R 360°
重複精度 +/- 0.02 mm/ axis
資料儲存方式 CF Card / USB
馬達系統 5-Phase Micro Stepping Motor
運動模式 PTP & CP
I/O訊號 8 Inputs / 8 Outputs
工作環境溫度 10-40°C
機器尺寸 WxDxH 705 x 646 x 1150mm
