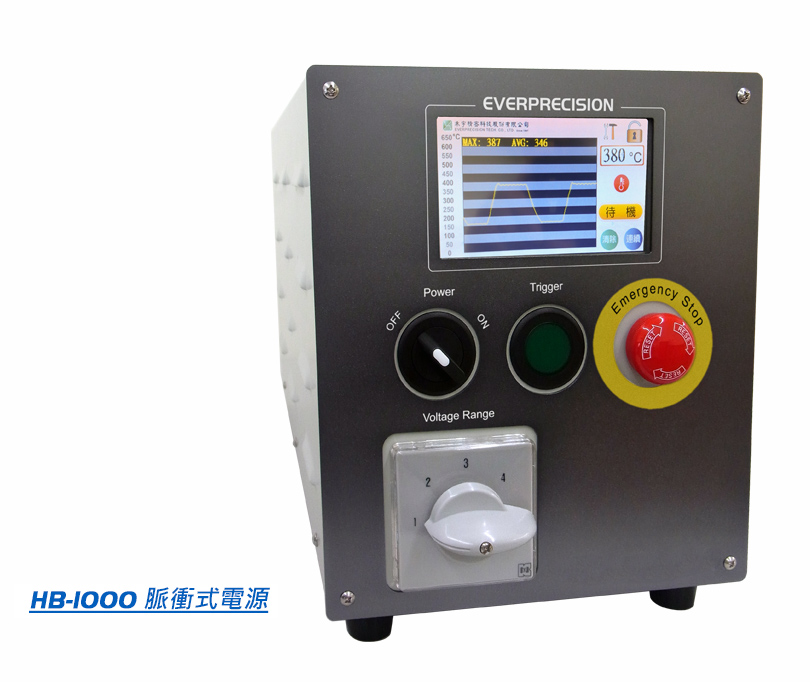

脈衝電源系統

脈衝電源系統功能及特色(原廠製造商)

  • 加壓的同時,瞬間進行通電加熱和斷電冷卻,防止焊接部位浮起、虛焊。
  • 反應的速度快,同時熱量集中。
  • 對於間距小及導熱快的產品焊接特別適合。
  • 使用脈衝加熱技術精確控制溫度, 實現高品質產品的生產。
  • 局部加熱方式,能有效地控制對周圍元器件的熱影響。
  • 環保製程,無污染、無公害
欲觀看更多實例,請點此處 實際應用範例

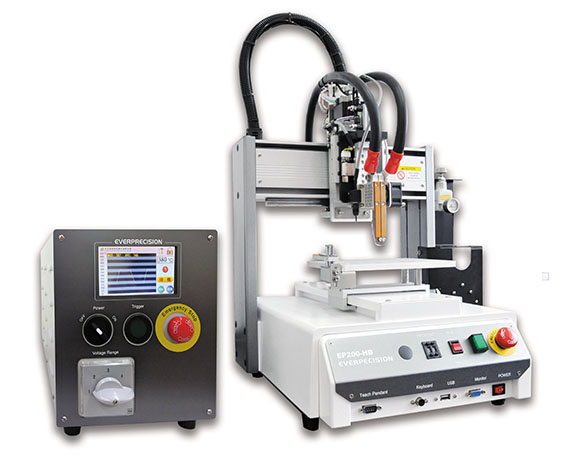

可搭配不同機型做多功能使用

三軸式熱壓焊接機

二軸式熱壓焊接機

電源規格 輸出電壓 3V(MAX.) -輸出電流 335A(MAX.)
加熱方式 可設定一段到三段溫度曲線,五段加溫時間,連續性脈衝式加熱。
時間設置 0~9.99 sec
警示功能 熱電偶信號異常、溫度升溫異常、超過溫度極限設定。
工作環境溫度 10-40°C
機台尺寸W/D/H 185 x 285 x 132 mm
輸入電源 AC 220V單相60HZ
溫度誤差 ± 20°C(熱壓頭尺寸W0.8 x T1 .0 mm , 溫度450度)
控制方式 熱電偶溫度反饋丶PID閉迴路控制。
I/0訊號 4 Input/ 4 Output
工作環境溼度 20-85% no condensation
機台重量 20.5 kg
